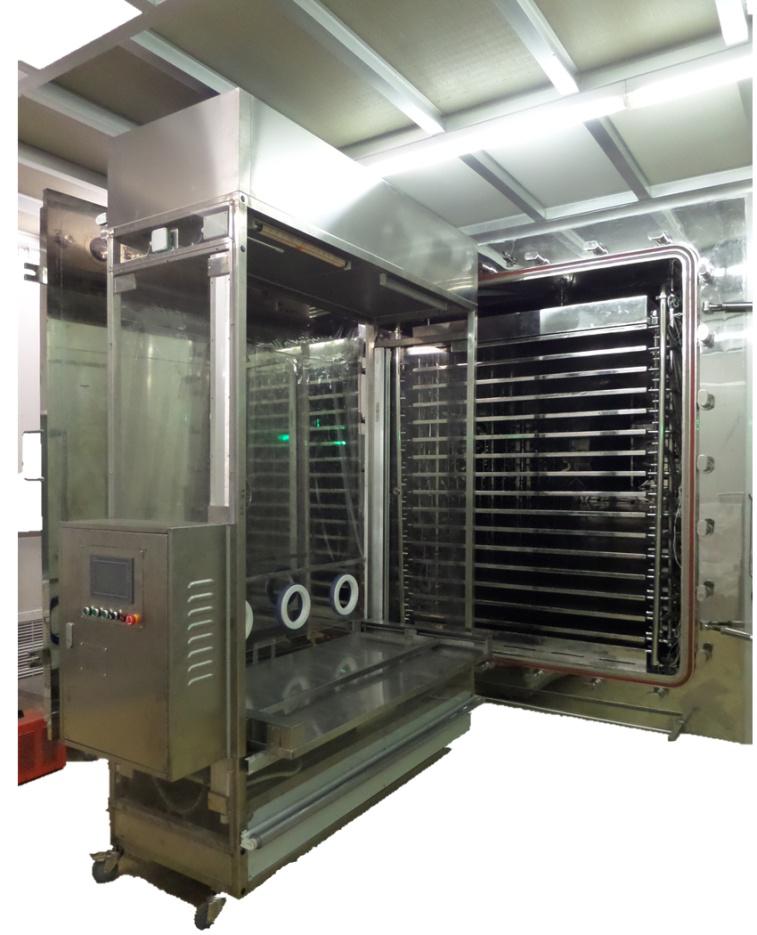

冻干机进出料隔离屏障

发稿时间:2014-12-06 17:44来源:德迈机电


主要技术参数
1  外形尺寸:1800×700×3000mm
2 设备重量:约200Kg
3  环境等级:百级
4 手套数量:4只
5 工作温度要求:10℃至 40℃
6 工作湿度要求:40% 至 85%
7  控制系统:西门子PLC
8 人机界面:西门子SMART700
9  续航电源UPS  山特C3K  3KVA
10 伺服电机数量:2台(安川伺服驱动器)
11 功率:  1.18KW

产品应用
冻干机隔离屏障用于冻干机的进盘、加料和出料操作将操作人员隔离开,以确保冻干机的上述操作在密闭的百级环境下进行,操作过程完全符合2010版GMP要求。
结构特点
1、箱体全部采用304不锈钢拉丝板制作,外观整洁美观。
2、隔离屏障系统带升降功能,升降平台的升降机构由两组线性模组和两组导向杆组成,升降平台可升降范5000mm-2000mm,满足冻干盘进冻干机的最低层和最高层要求。
3、工作平台上设有一套推盘机构,推盘机构由安川伺服电机控制。
4、隔离屏障可移动,冻干机大门打开以后,将隔离屏障移动到冻干机前,跟冻干机对接。    6、高效过滤器选用优质玻纤滤料,效率H14,低能耗,层流罩由单独的变频器控制,变频器采用西门子变频器。
11、隔离屏障四周采用10mm有机玻璃隔离,跟转运层流车对接面有机玻璃设计成可同升降平台一起升, 中间玻璃开设手套孔。
12、系统设有风机故障报警功能,当风机出现故障时,变频器会转出信号到PLC,由PLC发出指令给蜂鸣器,发出报警。
14、隔离屏障配备独立的电气系统,UPS续航时间可达3小时,电气系统放系统底部,触摸屏放在层流转运车对接面右侧,预留检修位置。
15、对客户不同型号冻干机配套改造。
